Supermicro Ultra 2U: как проверить совместимость для роста

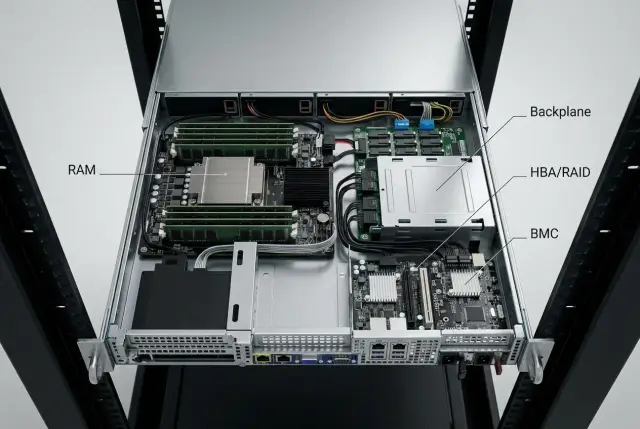

Зачем заранее проверять совместимость при росте

Расширение 2U сервера почти всегда ломается не на "больших" вещах, а на мелочах. Докупили диски, а бэкплейн не поддерживает NVMe. Добавили память, а она не проходит по рангу или отсутствует в списке совместимых модулей. Обновили прошивку контроллера, и внезапно пропали диски или поменялся порядок загрузки.

В Supermicro Ultra 2U детали особенно важны: внутри все завязано на конкретные варианты шасси и разводку линий. Одни корзины работают только с SATA/SAS, другие требуют tri-mode контроллер, а для NVMe часто нужны отдельные PCIe линии. Есть и "физические" ограничения. Добавили второй контроллер и несколько горячих NVMe, и вентиляторы уходят в максимум, а температура все равно растет.

Фраза "без привязки к вендору" на практике означает предсказуемые замены: можно ставить память другого производителя, менять HBA/RAID, выбирать накопители без переплаты за "одобренные" позиции. Но это работает только если заранее зафиксировать критичные параметры совместимости и придерживаться их при следующих закупках.

Перед расширением полезно закрепить в спецификации минимум:

• Память: DDR4 или DDR5, RDIMM или LRDIMM, скорость, ранги, допустимый объем на слот, особые режимы (например, зеркалирование).
• Дисковая часть: тип backplane (SAS/SATA/NVMe), наличие expander, поддержка U.2/U.3 и горячей замены.
• Контроллеры: HBA или RAID, tri-mode (если нужен), тип подключения к backplane (например, SlimSAS), требуемые PCIe линии.
• BMC: версии IPMI/Redfish, совместимость с вашей политикой доступа, возможность обновлений без длительного простоя.
• Прошивки: зафиксированные версии BIOS, BMC и контроллеров, чтобы новые партии не приезжали с другой логикой.

Так вы заранее видите границы апгрейда и избегаете ситуации, когда "железо вроде подходит", но система не стартует или работает нестабильно.

Процессоры и платформа: на чем держится масштабирование

Масштабирование в Supermicro Ultra 2U начинается не с дисков и памяти, а с платформы: сокет, поколение CPU и чипсет. Они определяют, сможете ли вы через год просто заменить процессоры на более мощные, или придется менять материнскую плату целиком.

Первое, что проверяют перед апгрейдом, это поддерживаемые поколения CPU и требования к BIOS. Формально сокет может совпадать, но процессор не заведется без нужной версии прошивки и поддержки конкретной модели. На практике это часто проявляется так: сервер год работал на младших CPU, потом вы добавили NVMe и 25/100GbE, и выяснилось, что выбранные процессоры не дают нужного числа PCIe линий или текущая прошивка не поддерживает апгрейд.

Во второй очереди - тепло. Более горячий CPU может быть совместим "на бумаге", но потребует другой радиатор, повысит обороты вентиляторов и шум. Если стойка плотная или помещение без запаса по охлаждению, TDP становится реальным ограничением роста.

Отдельная тема - PCIe. Поколение (Gen3/Gen4/Gen5) и количество линий у CPU напрямую влияют на то, сколько NVMe, сетевых карт и ускорителей вы поставите без компромиссов.

Перед расширением стоит сверить:

• список поддерживаемых процессоров и минимальные версии BIOS;
• ограничения по TDP и требования к охлаждению для конкретного шасси 2U;
• поколение PCIe и распределение линий по слотам и бэкплейнам;
• лимиты по памяти и режимы работы (они тоже зависят от CPU);
• совместимость плат расширения с выбранной платформой.

Память: что критично, кроме объема

При расширении Supermicro Ultra 2U сюрпризы чаще связаны не с тем, что модуль "не вставляется", а с тем, что система запускается в более медленном режиме или не видит часть объема.

Сначала зафиксируйте тип памяти для вашей связки CPU и материнской платы: DDR4 или DDR5, а также класс модулей RDIMM или LRDIMM. Для серверов почти всегда нужна ECC-память. "Обычная" память без ECC может не стартовать, даже если физически подходит.

Дальше - частоты и режимы. Паспортная частота модуля не гарантирует ту же скорость в системе. При заполнении всех слотов контроллер памяти часто снижает частоту, особенно при переходе с 1DPC (1 модуль на канал) на 2DPC.

Третий слой - ранги и плотность (1R/2R/4R, 16Gbit vs 32Gbit чипы). На некоторых платформах высокоплотные модули или 4R имеют ограничения по количеству на канал. Из-за этого конфигурация, которая "в теории" собирается на 1-2 ТБ, в реальности упирается в лимиты по раскладке.

Перед закупкой проверьте три вещи: допустимые сочетания RDIMM/LRDIMM и DDR4/DDR5, правила смешивания рангов и объемов, а также ожидаемую частоту при вашей раскладке 1DPC/2DPC.

И про установку: память ставят симметрично по каналам. Иначе падает пропускная способность и иногда появляется нестабильность. Смешивание разных партий может работать, но иногда дает разные SPD-профили и неожиданные настройки.

Пример из практики: добавили еще 8 модулей, чтобы заполнить каналы, сервер запустился, но частота упала с 5600 до 4800, а часть задач стала медленнее. Это не поломка, а типичное поведение при полной заселенности слотов, которое лучше учитывать заранее.

Backplane и дисковая подсистема: SAS, SATA и NVMe без сюрпризов

В Supermicro Ultra 2U больше всего сюрпризов часто прячется не в самих дисках, а в том, как шасси и backplane разводят сигналы и питание. Два сервера могут выглядеть одинаково снаружи, но внутри один рассчитан только на SAS/SATA, другой на NVMe, а третий на смешанный режим с ограничениями.

Сначала определите тип корзины. SAS/SATA backplane обычно подключается широкими SAS-кабелями к контроллеру (иногда через expander). NVMe требует PCIe линии: к каждому слоту отдельно или группами через OCuLink/SlimSAS. Поэтому "просто добавить NVMe" в корзину, которая изначально была только SAS/SATA, часто невозможно: не хватает линий, разъемов или правильной разводки.

Форм-фактор тоже влияет на план роста. 2.5 и 3.5 - это не только плотность, но и тепловой режим. U.2 и U.3 внешне похожи, но идея совместимости разная. U.3 может быть универсальнее (SAS/SATA/NVMe на одном разъеме), но только если это поддерживают backplane и контроллер.

Отдельный выбор - прямое подключение или SAS expander. Expander помогает нарастить количество дисков при ограниченном числе портов, но может стать узким местом по производительности и добавляет еще одну точку отказа. Если важна отказоустойчивость, заранее уточните, нужен ли dual-path и поддерживает ли его ваша схема (контроллер + backplane + кабели).

Перед закупкой накопителей и контроллеров проверьте: какие протоколы поддерживает конкретный backplane, есть ли expander и что он ограничивает, какие разъемы и кабели нужны, поддерживается ли hot-swap для выбранных дисков, хватает ли питания и охлаждения под планируемое число накопителей.

Пример: вы добавляете еще 8 NVMe U.2, ожидая рост IOPS. Если корзина по факту SAS с expander, NVMe может физически "встать" через переходники, но работать будет не так, как вы планировали, или не заработает вовсе. Совместимость дисковой части лучше фиксировать по точной спецификации шасси/backplane и схеме подключения, а не по внешнему виду.

Контроллеры хранения: HBA, RAID и tri-mode

Контроллер хранения часто решает, сможете ли вы спокойно расширять сервер, переносить диски в другой узел и менять подход к хранению без переделки всей системы. В Supermicro Ultra 2U это особенно заметно: шасси и backplane могут позволять разное, а контроллер становится "узким горлом".

HBA и RAID выбирают под разные сценарии. HBA в режиме IT/passthrough подходит, если вы хотите управлять массивами на уровне ОС (например, ZFS, Storage Spaces, Ceph) и проще переносить диски между серверами. RAID-контроллер полезен, когда нужен аппаратный RAID с предсказуемым поведением и минимумом настроек на стороне ОС. Но миграции зависят от модели, а иногда и от поколения контроллера.

Перед закупкой проверьте пять пунктов:

• Режимы: есть ли IT/passthrough и RAID, и как переключение влияет на данные.
• Поддержка интерфейсов: SAS, SATA, NVMe. Для NVMe часто нужен tri-mode и совместимый backplane.
• Порты и кабели: внутренние разъемы (например, SlimSAS) должны совпадать с backplane.
• Кэш и его защита: для RAID заранее планируйте модуль защиты кэша (BBU/CacheVault) и место под него.
• PCIe и охлаждение: ширина слота, поколение PCIe и реальный тепловой режим в 2U, особенно если рядом будет вторая карта.

Tri-mode удобен, когда вы хотите смешивать SAS/SATA и NVMe в одном шасси или оставить запас на переход к NVMe позже. Но он работает нормально только при совпадении условий: backplane должен поддерживать нужный протокол, а разводка и кабели должны быть рассчитаны на NVMe.

Сеть и PCIe: как не упереться в слоты и линии

Даже если в спецификации Supermicro Ultra 2U написано "много PCIe", в реальности можно упереться не в количество слотов, а в то, как они заняты райзерами, корзинами дисков и кабелями.

Сначала выясните, какие слоты реально доступны и от какого CPU они работают. В конфигурациях с одним процессором часть PCIe может быть неактивна. Затем проверьте bifurcation: NVMe-карта на 4 диска обычно требует разветвления x16 на 4x4. Если плата или BIOS не поддерживает нужный режим для конкретного слота, карта увидит только один диск или не поднимется.

Минимум, который стоит перепроверить перед покупкой карт: ширина и поколение линии у слота (x8/x16, PCIe 4.0/5.0), к чему слот подключен (CPU или чипсет), поддержка bifurcation именно для этого слота, а также ограничения райзера (не каждый райзер "пропускает" нужную схему линий).

По сети выбор часто между OCP NIC и обычной PCIe NIC. OCP не занимает основной слот и удобен как модуль, но важны поколение OCP и поддержка конкретных адаптеров. PCIe NIC универсальнее, но может конфликтовать по линиям с NVMe или RAID/HBA.

И не забывайте про драйверы: при смене ОС или гипервизора заранее убедитесь, что выбранные NIC/HBA поддерживаются нужной версией. Иначе обновление может закончиться тем, что сеть или хранилище не поднимутся после перезагрузки.

BMC и удаленное управление: функции, версии, ограничения

BMC (в Supermicro это обычно IPMI) - отдельный контроллер управления сервером. Он работает даже когда ОС не загружается. Чем больше одинаковых узлов, тем чаще вы будете опираться на удаленную консоль, мониторинг и управление питанием, а не на поход в серверную.

Базовый набор, без которого расширение часто превращается в ручную работу: удаленная консоль (KVM-over-IP), виртуальные носители для установки, сенсоры (температуры, вентиляторы, питание), управление питанием и журнал событий. Заранее проверьте, что эти функции доступны именно в вашей комплектации.

IPMI и Redfish: что проверить для автоматизации

IPMI удобен для базовых операций и совместим со многими утилитами. Redfish важен, если вы хотите управлять парком через современные системы автоматизации. Для практики критичны: стабильная инвентаризация, датчики, журнал событий и основные действия вроде включения и выключения.

Если часть серверов будет на другой версии BMC, автоматизация может "споткнуться": один узел отдает корректный инвентарь, другой нет, и массовые операции начинают сбоить. Поэтому перед расширением лучше выровнять версии и политики доступа.

Лицензии, безопасность и обновления

Некоторые возможности BMC зависят от лицензии (например, расширенная удаленная консоль). Это частая причина сюрпризов, когда новый сервер формально такой же, но управляется иначе.

По безопасности важны не только пароли. Проверьте поддержку актуальных шифров, отключение устаревших протоколов, роли пользователей и, по возможности, интеграцию с корпоративной аутентификацией.

Обновления BMC планируйте отдельно, а не "заодно": зафиксируйте текущую версию, проверьте совместимость с BIOS и контроллерами, обновляйте сначала один узел и понаблюдайте, а также оставьте окно работ на случай перезагрузки и временной потери удаленного доступа.

Прошивки и версии: что обновлять и как не сломать совместимость

В Supermicro Ultra 2U прошивки работают как связка: BIOS (и микрокод CPU), BMC, firmware бэкплейна/expander, прошивки HBA/RAID и сетевых карт. Обновили что-то одно, и поведение всей системы может измениться: от того, как поднимаются PCIe линии, до того, какие NVMe и модули памяти проходят инициализацию.

Матрица совместимости важнее, чем "самая новая версия". Поддержанной считается конкретная комбинация: ревизия платы + версия BIOS + версия BMC + версии прошивок контроллеров и бэкплейна. Перед расширением проверьте, что компоненты находятся в одной согласованной связке, иначе проблемы всплывают уже после установки железа.

Типовые симптомы после обновлений:

• сброс настроек BIOS/RAID (порядок загрузки, Secure Boot, VT-d, профили вентиляторов);
• изменение распределения PCIe (устройство "переехало", сломалась привязка в ОС);
• смена требований к NVMe (bifurcation, hot-plug);
• падение частоты памяти или проблемы с training;
• изменение логики датчиков BMC и постоянные максимальные обороты вентиляторов.

План отката готовят заранее: храните прошлые версии, имейте доступ к консоли BMC и понятный способ загрузки с внешнего носителя. Полезно сохранять снимки конфигурации: настройки BIOS, конфиг RAID/HBA, порядок загрузки.

Чтобы через полгода не гадать, фиксируйте версии в документации: модель платы, BIOS, BMC, firmware контроллеров и бэкплейна, дата изменения и причина.

Пошаговый план проверки совместимости перед расширением

Расширение Supermicro Ultra 2U почти всегда упирается не в один параметр, а в связку: память, backplane, контроллеры, PCIe и удаленное управление. Поэтому начинать нужно с фактов о текущем железе.

1. Зафиксируйте текущую конфигурацию: модель системной платы, поколение CPU, тип и частоту памяти, установленный backplane (SAS/SATA/NVMe), HBA/RAID, сетевые карты, райзеры и занятые PCIe слоты. Обязательно запишите версии прошивок (BIOS, BMC, firmware контроллера, expander).

2. Определите цель роста и узкое место. Больше емкости - упор в backplane и порты. Больше IOPS - проверка перехода на NVMe без замены корзины и без конфликтов по линиям. Больше ОЗУ - важны тип модулей, ранги, частота и правила заполнения каналов.

3. Сверьте ограничения платформы по документации: максимальная память, поддерживаемые CPU, доступные PCIe линии, ограничения по TDP и охлаждению.

4. Проверьте "физику": слоты и высоту карт в райзере, питание (разъемы и бюджет), воздушный поток и то, что не мешает кабель-менеджмент.

5. Запланируйте порядок обновлений прошивок и пилот. Перед закупкой партии обновите один сервер, проверьте видимость всех дисков, стабильность под нагрузкой, работу IPMI/Redfish, корректность датчиков вентиляторов и питания.

Типичные ошибки при апгрейде 2U и как их избежать

Даже если платформа кажется универсальной, большинство проблем при расширении возникает из-за мелких несовпадений. На наклейке все выглядит одинаково, а на практике сервер не стартует, диски не видны или массив не поднимается.

Чаще всего ошибаются так:

• берут "похожую" память по частоте и объему, но не проверяют RDIMM/LRDIMM, ранги, плотность и правила смешивания;
• смешивают NVMe и SAS/SATA, не уточнив тип backplane и схему подключения;
• планируют перенос RAID "как есть", не учитывая совместимость метаданных массивов между моделями и поколениями контроллеров;
• недооценивают райзеры и bifurcation: слот есть, но нужной схемы линий нет;
• обновляют BIOS и BMC без плана и в разном порядке.

Если расширение делается для критичной инфраструктуры, разумнее собрать тестовый набор и прогнать проверку совместимости на стенде до массовой закупки.

Короткий чеклист перед закупкой и установкой

Перед тем как докупить компоненты для Supermicro Ultra 2U, пробегитесь по основным пунктам:

• Память: DDR4/DDR5, RDIMM/LRDIMM, ECC, ранги, ожидаемая частота при вашей раскладке, правила заполнения слотов.
• Диски и backplane: SAS/SATA/NVMe, U.2/U.3, наличие expander, hot-swap, нужные кабели и разъемы.
• Контроллеры: HBA или RAID, IT/passthrough, tri-mode (если нужен), совместимость с backplane и вашей ОС.
• PCIe и сеть: реальные доступные слоты, линии от CPU, bifurcation, совместимость райзеров, конфликт ресурсов между NIC и NVMe.
• BMC и прошивки: текущие версии BIOS/BMC/контроллеров, план обновлений и план отката.

Практичный прием: до закупки соберите список точных моделей и парт-номеров и сравните с тем, что уже стоит в сервере. Это особенно важно, если расширение идет поэтапно и поставки приходят из разных партий.

Пример сценария: расширяем сервер без смены платформы

2U сервер для виртуализации год отработал без проблем, но выросло число ВМ. Часть проектов упирается в ОЗУ, базы и кэш требуют больше быстрых дисков, а межузловой трафик вырос. Задача простая: расширить Supermicro Ultra 2U так, чтобы не зависеть от одного поставщика комплектующих и не получить сюрпризы после закупки.

Сначала фиксируют текущую конфигурацию и цель: добавить память, увеличить долю NVMe и поднять скорость сети. Перед заказом проверяют четыре точки риска: тип и раскладку памяти, реальную NVMe-готовность backplane (и его подключение), режимы и интерфейсы контроллера, а также одинаковость версий BMC/IPMI/Redfish для автоматизации.

Дальше делают пилот на одном узле, замеряют отдачу под нагрузкой, фиксируют версии BIOS и прошивок backplane/контроллера/BMC, и только после этого тиражируют конфигурацию на остальные серверы.

Следующие шаги: как закрепить совместимость и упростить расширение

Чтобы расширение Supermicro Ultra 2U не превращалось в серию сюрпризов, зафиксируйте понятный стандарт и не отходите от него без причины. Иначе через год вы получите одинаковые с виду серверы, которые нельзя расширять одинаковыми модулями памяти, контроллерами или дисками.

Самый рабочий подход - сделать короткий "паспорт конфигурации": модели CPU и платы, требования к памяти (тип, частота, ранги), тип backplane, модель контроллера и режим, версии BMC и ключевые версии прошивок. Туда же стоит добавить 2-3 разрешенные альтернативы по памяти и 1-2 варианта контроллера, если поставщик поменяется.

Если нужен предсказуемый путь поставки и поддержки, полезно подключать интегратора на этапе спецификации. Например, GSE.kz (gse.kz) как системный интегратор может помочь сверить стыки по платформе, контроллерам, backplane и версиям прошивок до закупки, чтобы рост парка прошел без вынужденной замены половины узла.
