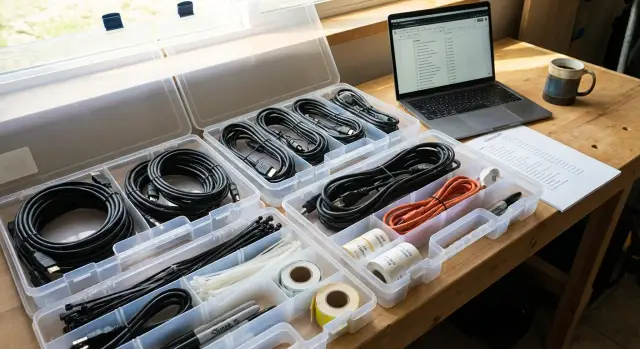

Стандартизация кабельных комплектов для массовых установок

Почему бригада теряет время на кабелях и стяжках

Простои на установках редко начинаются с «большой» проблемы. Чаще работа встает из-за мелочи: не хватает короткого кабеля, нет переходника, закончились стяжки или пропала одна вилка питания. Пока один человек бегает по складу или по магазинам, остальные ждут, и время сгорает.

У расходников есть неприятная особенность: они дешевые, поэтому их редко планируют так же внимательно, как технику. Именно поэтому они заканчиваются в самый неподходящий момент. Обычно «внезапно» пропадают HDMI или DisplayPort нужной длины (особенно короткие 1-1,5 м), силовые кабели и сетевые фильтры, переходники для смешанного парка устройств, стяжки и крепеж под кабель-канал, а также маркеры и бирки для подписи.

Разовая установка на 10 рабочих мест часто проходит «на удаче»: можно докупить по дороге, что-то одолжить, где-то выкрутиться. Но на 100 рабочих местах любой мелкий дефицит превращается в очередь задач. На 1000 мест это уже не проблема снабжения, а остановка процесса: одинаковые ошибки повторяются на каждом этаже и в каждом городе.

Здесь и появляется смысл в стандартизации кабельных комплектов. Цель простая: быстрее ставить рабочие места, заранее знать, что в коробке есть все нужное, и видеть остатки до того, как они станут «нулем». Когда комплект один и понятный, бригада не спорит, что брать, склад не гадает, что докладывать, а руководитель контролирует мелочи, которые на деле решают сроки.

Что значит стандартизировать комплект на практике

Стандартизировать комплект - значит заранее принять решения, которые обычно всплывают уже на объекте: какой именно кабель, какой длины, с какими разъемами, где он лежит и чем его можно заменить. Тогда монтажник не выбирает из кучи похожих проводов и не бегает «за копейкой» в ближайший магазин.

На практике это единый список (BOM) на одно рабочее место или одну точку установки. Для каждой позиции фиксируются тип, длина, иногда цвет и минимальные требования к качеству (например, экранирование или класс кабеля питания). Один стандарт - много одинаковых установок.

Базовый набор обычно включает:

• Видео: один выбранный стандарт (HDMI или DisplayPort) и один запасной переходник, если он действительно нужен.
• Питание: кабель питания и выбранный тип удлинителя/фильтра (или прямой запрет на удлинители).
• Сеть и периферия: патч-корд нужной длины и USB-кабель, если он предусмотрен сценарием.
• Расходники: стяжки или липучки и 1-2 мелочи крепежа под ваш тип мебели.
• Маркировка: наклейки или бирки с номером комплекта и короткой подсказкой «куда что».

Самое важное - договориться о длинах. Например: «видео 2 м, питание 1,8 м, сеть 3 м» для 90% мест. Если иногда нужен нестандарт, это отдельный «длинный комплект», а не хаос в общей коробке.

Еще один ключевой момент - правило замены. Оно снимает споры и экономит время: заменять можно только на эквивалент (тот же тип, длина и класс), нельзя ставить «что нашлось» без проверки. Для переходников правило обычно еще жестче: лучше один разрешенный адаптер, чем цепочка из двух.

Такой подход особенно полезен при массовых установках в типовых сценариях - например, при разворачивании рабочих мест на одинаковых ПК в госорганизации или школе.

Видео: как договориться по HDMI и DisplayPort без споров

Чтобы прекратить споры про «какой кабель нужен», запишите короткую видео-инструкцию на 3-5 минут и закрепите ее как стандарт. В ней должно быть только полезное: какие разъемы считаются базовыми, какие длины берете всегда и что делать, если монитор «молчит».

Для массовых установок обычно достаточно минимального набора: один основной видеокабель (HDMI или DisplayPort) и только те переходники, которые реально встречаются в ваших типовых задачах. Излишние адаптеры часто создают больше проблем, чем пользы: ими начинают «лечить» не тот разъем и теряют время.

Как просто договориться: HDMI или DP

Удобно один раз зафиксировать правила и жить по ним:

• DisplayPort - базовый вариант для офисных ПК и док-станций, если часто бывают мониторы с высоким разрешением или 2 монитора на одно место.
• HDMI - базовый, если чаще подключаете к телевизорам, панелям в переговорных и простым мониторам.
• Переходники кладите только под «наследие» (например, DVI или старые проекторы) и лучше держите их в аварийном наборе, а не в каждом комплекте.
• Длины привяжите к типовым расстояниям: «короткий» для ПК под столом, «средний» для системника в тумбе, «длинный» для переговорных.

Практичный пример: в классе ПК стоят в столах, а мониторы на кронштейнах. Если каждый раз брать «как получится», часть мест будет на натяжке, часть - с петлей на полу. Стандарт из 2-3 длин закрывает проблему.

Когда кабель есть, а картинки нет

Покажите в видео простой порядок проверок, чтобы не бегать по складу за «другим шнуром»:

• Проверьте, что на мониторе выбран правильный вход (HDMI1/HDMI2/DP).
• Переподключите кабель до щелчка, особенно DP (он часто с защелкой).
• Уберите переходник и подключите напрямую, если есть нужный порт.
• Убедитесь, что кабель не «только зарядка» и не слишком длинный для вашей схемы.
• Поменяйте кабель на заведомо рабочий из тестового набора бригадира.

Такая видео-шпаргалка особенно выручает, когда одновременно работают несколько бригад: лишние 5 минут на каждом месте быстро превращаются в потерянный день.

Питание и удлинители: чтобы все включалось с первого раза

Больше всего времени съедают мелкие несостыковки по питанию: не тот разъем, короткий шнур, один удлинитель на два места. Стандарт по питанию должен быть таким же строгим, как и по моделям ПК.

Сначала зафиксируйте, какие вилки и разъемы реально встречаются в вашем парке. В большинстве офисов это Schuko (евровилка) на 220 В, но сюрпризы часто приносят мониторы, принтеры, ИБП и старое оборудование. Внутри комплекта держите один формат кабеля питания для типовых устройств, а редкие переходники - в аварийном наборе.

Что включать в стандартный комплект питания

Чтобы монтажник не «добывал» питание на месте, заранее решите, что считается нормой:

• Кабели питания нужного типа для каждого устройства (ПК, монитор, AIO и т.д.) и небольшой резерв на объект.
• Удлинитель или сетевой фильтр по правилам площадки (где-то фильтры обязательны, где-то запрещены).
• Понятная проверка нагрузки: суммарная мощность рабочего места должна укладываться в паспорт удлинителя.
• Единый цвет и маркировка, чтобы «чужие» удлинители не уезжали в другие зоны.

По длинам лучше держать 2 фиксированных варианта: кабель не должен быть натянут, но и не должен превращаться в моток под столом.

Мини-набор для замены на месте

Отдельно держите маленький комплект «ремонт прямо сейчас», который едет с бригадиром: пару кабелей питания самых ходовых типов, один запасной удлинитель/фильтр, несколько переходников (только если они точно встречаются), и простой индикатор/тестер розетки.

Стяжки, крепеж и маркировка: мелочи, которые решают

Когда не хватает одной стяжки или бирки, монтаж превращается в поиск. В массовых установках это почти всегда выливается в простои: люди ждут, пока кто-то добежит до склада, купит «копеечную» мелочь или снимет ее с соседнего места.

Нужен простой стандарт, одинаковый для всех рабочих мест. Тогда любой монтажник открывает комплект и видит привычный набор.

Какие мелочи стоит стандартизировать

Обычно хватает короткого набора, если он повторяется в каждом комплекте:

• Стяжки 2 размеров: короткие для периферии и длинные для трассы под столом (один цвет на проект).
• Пара многоразовых липучек для кабелей, которые часто трогают.
• Самоклеящиеся площадки или клипсы для фиксации там, где нельзя сверлить.
• Несколько запасных винтов и шайб популярных размеров.
• Мини-набор: изолента, спиртовые салфетки для площадок, несколько пустых наклеек.

Одноразовые стяжки удобны для финальной укладки, а липучки лучше оставлять там, где кабель будут разбирать при замене монитора или перестановке.

Маркировка без сложностей

Маркировка нужна не для красоты, а чтобы быстро найти «тот самый» конец кабеля и вернуть все обратно после замены. Для массовых работ обычно хватает одинаковых наклеек или бирок с коротким кодом.

• Маркируйте оба конца каждого кабеля одинаково.
• Держите 3-5 типов меток (питание, видео, сеть, периферия, запас).
• Пишите крупно и в одном формате (например, PC-01, MON-01).
• Кладите в комплект пару пустых бирок «на сюрпризы».

Одна понятная схема меток экономит часы, особенно когда на объект выходит новая смена.

Упаковка и маркировка комплектов, чтобы не искать по коробкам

Для массовых установок работает простой принцип: одно рабочее место - один запечатанный комплект. Как только комплект собран и закрыт, его не «добирают по ходу».

По упаковке обычно хватает двух вариантов: прозрачные пакеты для легких наборов и прозрачные боксы, если внутри есть удлинитель, крепеж и мелкие детали, которые легко потерять. Важно, чтобы упаковка выдерживала повторную выдачу со склада и была понятна без вскрытия.

Чтобы бригада быстро брала «правильное», помогает цветовая логика по типу рабочего места: офис - один цвет, класс - другой, стойка/касса - третий. Цвет стоит повторять на этикетке и в складской ведомости.

Этикетка должна быть одинаковой и читаться с расстояния вытянутой руки. Удобный шаблон:

• Тип комплекта и назначение (например, «Офис PC + 1 монитор»)
• Состав и длины (видео, питание, сеть, удлинитель)
• Количество мелочей (стяжки, липучки, клипсы)
• Дата сборки и номер партии
• Ответственный (сборщик или склад)

Если у части мониторов вход только DP, а у части HDMI, не выясняйте это на месте. Сделайте два разных комплекта с разными цветами и четкой этикеткой, и выдавайте их по спецификации помещения.

Пошагово: как внедрить стандарт комплекта за 1-2 недели

Быстрый способ убрать простои - сделать один понятный стандарт и заставить его работать в полях. Не начинайте с идеала. Начните с того, что реально ломает график: «не хватило короткого питания», «не тот переходник», «DP вместо HDMI», «стяжки закончились».

План, который обычно укладывается в 1-2 недели:

• Соберите факты по прошлым выездам: 10-20 самых частых «добегов в магазин» и «вынужденных обменов» с причинами.
• Сведите десятки вариантов к 2-3 профилям (например: «место с HDMI», «место с DP», «место с док-станцией»). Остальное оформите как исключения.
• Утвердите спецификацию: типы и длины, а также допустимые аналоги (что можно заменить без согласования, а что нельзя).
• Настройте сборку и контроль: визуальная проверка разъемов и короткий тест. Брак лучше ловить на складе, чем на 30-м рабочем месте.
• Организуйте выдачу и возврат: комплект выдается и принимается как единица по коду. Потери обычно сидят именно здесь.

Если вы делаете массовые поставки техники через интегратора, имеет смысл закрепить стандарт комплекта в отгрузочных документах и приемке. Тогда одинаковые наборы будут приходить на объект каждый раз, а не «как собрали сегодня».

Частые ошибки, из-за которых стандартизация не работает

Комплект может существовать на бумаге, но не решать типовые ситуации. Тогда монтажники снова начинают копаться в коробках, спорить, что «правильнее», и терять время.

Чаще всего ломают стандарт вот такие вещи:

• В комплект кладут слишком много переходников «на всякий случай». Внутри растет хаос, а нужное сложнее найти.
• Смешивают разные длины и типы в одной упаковке без маркировки. Начинается угадайка.
• Не закладывают резерв на брак и потери. Один сломанный штекер останавливает целое место.
• Покупают кабели разного качества без контроля. Снаружи все одинаково, а проблемы всплывают при запуске.
• Нет простого решения для «нештатного места» (далеко розетка, другой вход у монитора, нужен удлинитель другой длины). Если правило не описано, начинается импровизация.

Хороший признак слабого стандарта: на складе «все есть», но бригадир все равно берет отдельную коробку с разнобоем.

Чтобы не спорить на объекте, закрепите короткие правила замены. Например: при другом мониторе используете заранее выбранный тип подключения и один разрешенный переходник; при далекой розетке берете удлинитель фиксированной длины; поврежденный кабель меняете на запасной из той же партии, а брак сразу помечаете и сдаете; если ситуация не описана, решение принимает один ответственный, а правило добавляется в стандарт.

Короткий чек-лист для склада и бригадира

Склад и бригадир должны проверять одно и то же, одинаково, каждый раз. Перед выдачей на объект проверьте количество: комплектов должно быть ровно по числу рабочих мест плюс резерв. Практичное правило для массовых установок - 1 запасной комплект на каждые 10 рабочих мест, но не меньше 2 штук на объект.

Перед выездом удобна короткая проверка:

• Видео: нужные типы и длины, плюс 1-2 переходника из стандартного набора.
• Питание: шнуры, фильтры/удлинители нужной длины, запасной кабель питания.
• Расходники: стяжки, липучки, метки, несколько запасных клипс/держателей (если используете).
• Маркировка: на каждом кабеле и на пакете комплекта одинаковые бирки (рабочее место, номер комплекта).
• Инструмент: минимум бригадира (бокорезы, маркер, индикатор/тестер, отвертка).

На месте помогает порядок: сначала разложить комплекты по рабочим местам, потом подключение, затем аккуратная укладка излишков и фиксация. Упаковку складывайте сразу в один мешок или коробку, иначе через час она окажется под ногами.

После работ зафиксируйте, что возвращается и что меняется в стандарте: нераспечатанные комплекты вернуть, поврежденное списать, недостающее отметить, одну повторяющуюся правку внести в стандарт, а учет привязать к кабинетам/зонам, чтобы потом не искать «где чей кабель».

Пример: массовая установка рабочих мест без простоев

Нужно установить 50 рабочих мест в учебном классе за один день: ПК, монитор, клавиатура/мышь, сеть и питание. На прошлых объектах бригада теряла часы на мелочах: у одного монитора только DisplayPort, у другого нужен HDMI, где-то не хватает кабеля питания, а стяжки кончились на середине ряда.

Перед выездом склад собирает комплекты и запечатывает их по одному на рабочее место. Бригадир получает не «коробку с кабелями», а 50 одинаковых пакетов и небольшой резерв.

Какие комплекты закрывают почти все случаи

Обычно достаточно 2-3 типов, чтобы покрыть 90% установок:

• Комплект A (базовый): питание для ПК и монитора, 1 видеокабель по стандарту объекта, 2-3 стяжки, 2-3 бирки.
• Комплект B (альтернатива по видео): то же, но с DisplayPort вместо HDMI.
• Комплект C (удлиненный): как A или B, плюс удлинитель питания нужной длины.

Длины лучше заранее зафиксировать (например, 1,8 м как «обычно», 3 м как «дальше ряда») и не смешивать без маркировки.

Резерв и фиксация отклонений

Резерв 5-10% по каждому типу спасает сроки. Для 50 мест это 3-5 дополнительных комплектов A/B и несколько «длинных» кабелей.

После монтажа бригадир фиксирует отклонения простым журналом: что не подошло, на каком месте, и чем заменили. Например: «место 12, монитор только DP, взяли комплект B вместо A» или «место 27, розетка далеко, использован комплект C». Эти заметки превращаются в правки стандарта, и следующий объект идет быстрее.

Следующие шаги: закрепить стандарт и масштабировать на проекты

Закреплять стандарт проще всего с пилота: один объект на 20-50 рабочих мест и один понятный вариант комплекта. Важно подключить сразу закупки, склад и бригадира. Закупкам нужны повторяемые позиции, складу - понятная комплектация и учет, бригаде - длины, разъемы и одинаковая логика упаковки.

Чтобы масштабирование не превращалось в постоянные переделки, привяжите комплект к типовой конфигурации: «ПК + монитор с DP», «ПК + монитор только с HDMI», «моноблок», «место с док-станцией». Для каждого типа фиксируйте минимально достаточный набор.

Если на проектах одновременно идут поставка техники и развертывание, удобнее, когда за это отвечает один исполнитель: меньше разночтений в комплектации и проще держать единый стандарт. В Казахстане, например, GSE.kz как производитель и системный интегратор может закрывать поставку ПК/рабочих станций и серверов, а также услуги внедрения и поддержки - и параллельно закрепить одинаковые кабельные наборы под типовые конфигурации для всех площадок.
