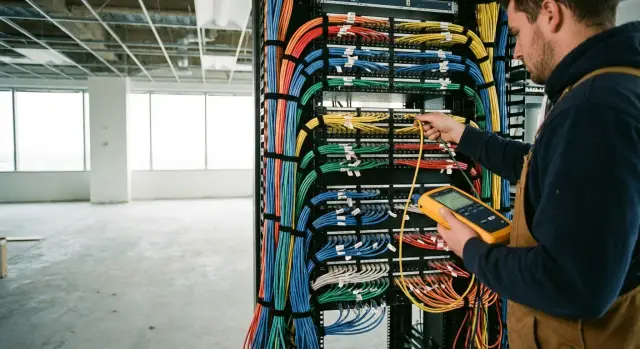

Ошибки при построении ЛВС в новом офисе: что чаще ломают

С чем сталкиваются после запуска офиса

После переезда проблемы часто проявляются не сразу, а в первые 1-2 недели, когда нагрузка становится реальной. Формально все подключено, но пользователи жалуются на медленную работу, «плавающий» Wi‑Fi и периодические обрывы. Самое неприятное, что симптомы выглядят случайными: у одного отдела все стабильно, у другого связь «падает» каждый день.

Типичная ситуация: сотрудник переехал на новое место, включил компьютер, а розетка оказалась «не та». Или в переговорной работает только одна точка из двух, потому что линии перепутали на кроссе. Ошибки при построении ЛВС превращаются в постоянные микропростои: ИТ бегает с патчкордами, просит «переткнуть в соседний порт», а бизнес теряет время.

Переделка почти всегда дороже нормального проекта по двум причинам. Во-первых, исправления идут в рабочее время и мешают людям. Во-вторых, приходится вскрывать короба и потолки, а иногда и отделку. Это уже конфликт со строителями и арендодателем. Даже «простая» перемаркировка и перепатчевка в стойке может занять дни, если нет понятной логики, схем и результатов тестов.

Обычно ответственность размывается между несколькими сторонами: заказчик (если требования не зафиксировали), подрядчик по СКС/электромонтажу (если нарушили технологии), ИТ (если не контролировали приемку и оставили временные решения «на запуск»), строительная бригада (если повредили кабели при отделке или уборке).

Чтобы не гадать, «кто виноват», после сдачи должны остаться базовые артефакты: схема точек и трасс (хотя бы в понятном виде), план маркировки розеток и портов, таблица соответствий «розетка - порт», результаты измерений линий и список фактического оборудования. Когда эти документы есть, разбор инцидентов становится быстрым, а сеть проще обслуживать и расширять.

Ошибки на этапе проекта и требований

Самые дорогие ошибки при построении ЛВС начинаются до того, как в руки берут кабель. Если требования размыты, монтаж будет «в целом работает», а дальше начинаются переделки, простои и споры на приемке.

Первая типовая проблема - нет понятного плана рабочих мест и роста. Сегодня в отделе 20 человек, завтра 30, плюс появляется новая переговорная, зона для подрядчиков или отдельная комната для видеосвязи. Без прогноза по портам, розеткам и стойкам сеть быстро упирается в нехватку точек и питания, а расширение превращается в ремонт.

Вторая ошибка - проект делают «по плану БТИ», но не проверяют реальные маршруты. Потолки могут быть заняты вентиляцией, кабельные лотки не проходят через шахты, перегородки оказываются капитальными, а доступ к трассе возможен только ночью. В итоге кабель тянут длиннее, добавляют лишние соединения или кладут там, где потом нельзя нормально обслуживать.

Третья - до монтажа нет схемы VLAN и адресации. Сначала это кажется мелочью, но потом камеры, телефония и офисные ПК оказываются в одной сети, или наоборот - критичные сервисы случайно режутся правилами доступа. Исправлять это после запуска сложнее: затрагиваются пользователи и безопасность.

Отдельная боль - смешение разных систем в один «как получится». Данные, IP-телефония, видеонаблюдение и СКУД часто требуют разного подхода к PoE, задержкам, доступам и резервированию.

До закупки и монтажа стоит зафиксировать минимум:

• план рабочих мест с запасом и будущими зонами;
• список сервисов (данные, телефония, Wi‑Fi, камеры, СКУД) и приоритеты;
• черновую схему VLAN, IP-план и правила доступа;
• ограничения по трассам и доступу для обслуживания;
• критерии приемки: что и чем проверяем, какие отчеты сдаем.

Пример: в новом офисе банка добавили 12 камер и турникеты уже после отделки. Если это не учтено в проекте, не хватит PoE-портов и места в стойке, а кабели придется вести по «видимым» трассам. Это сразу бьет по безопасности и внешнему виду.

Неправильный выбор материалов и комплектующих

Многие ошибки при построении ЛВС начинаются не с монтажа, а с корзины закупок. Внешне все похоже: кабель, розетки, патч-панели. Но разница в качестве и совместимости потом проявляется в виде плавающих обрывов, низкой скорости и сложной приемки.

Частая экономия - взять кабель «подешевле» и не думать о категории, патч-панелях и розетках. В итоге линия формально есть, но под реальной нагрузкой появляются ошибки, а переход на более быстрые порты превращается в переделку. Еще один «невидимый» расход - отсутствие простых вещей вроде органайзеров в стойке: кабели начинают тянуть и перегибать, растет шанс повреждений и путаницы.

Не меньше проблем дает смешивание компонентов разных производителей без ясной причины. По отдельности они могут быть нормальными, но вместе не всегда дают стабильный результат: разные допуски, разные схемы фиксации жил, разное качество контакта. Если вы планируете проектирование СКС, проще заранее выбрать согласованный набор (кабель + модули + патч-панели) и держаться его по всему офису.

Еще один типовой просчет - делать все «впритык»: порты без резерва, длины без запаса, стойка без места под рост. На практике почти всегда добавляются рабочие места, точки Wi‑Fi, камеры, принтеры. Разумный минимум - заложить свободные порты, предусмотреть сервисную петлю у точки и оставить место под дополнительные панели и аккуратную укладку.

Наконец, часто игнорируют пожарные требования и тип оболочки кабеля. Это не формальность: неправильный кабель в путях эвакуации или в воздуховодах может привести к отказу при приемке и реальной угрозе при ЧП. Лучше заранее согласовать тип кабеля и трассы с требованиями здания, чем потом менять километры линий из-за одной проверки.

Просчеты при прокладке кабелей

Большая часть проблем с сетью начинается не в настройках, а в коридорах, потолках и кабель-каналах. Эти ошибки при построении ЛВС потом проявляются как случайные обрывы, низкая скорость и «плавающие» сбои.

Самая частая причина помех - силовые кабели и витая пара идут рядом на длинном участке без разнесения. В офисе это случается, когда все кладут в один лоток «чтобы было аккуратно». В итоге на отдельных портах появляются ошибки, особенно при нагрузке или рядом с мощными блоками питания и ИБП. Там, где есть риск помех, трассы планируют заранее и при необходимости используют экранирование.

Вторая группа проблем - механика. Слишком плотные пучки, перетяжка пластиковыми стяжками и резкие изгибы ухудшают параметры линии. Внешне кабель целый, но тест покажет рост затухания и наводок. Часто это делают «на скорость» в последний день ремонта.

Третья ошибка - прокладка без защиты в проходных местах: под столами, у дверей, на стыках пола и стен. Кабель легко передавить колесиком кресла, прищемить плинтусом или повредить при уборке. Лучше предусмотреть короб, гофру или нормальный кабель-канал и увести трассу из зоны ног.

Еще один частый просчет - длина и лишние соединения. Когда кабель «не дотянулся», ставят промежуточную муфту или, хуже, делают скрутку. Каждое соединение - дополнительный риск, а превышение длины дает нестабильную скорость.

Перед закрытием потолка полезно пройтись по короткому списку:

• силовые и слаботочные трассы разведены, пересечения сделаны правильно;
• нет пережатых стяжек и острых перегибов;
• кабель защищен в проходных зонах;
• по пути нет лишних соединений;
• есть запас по длине в стойке и у розетки, без «клубков».

Маркировка: где чаще всего начинается хаос

Маркировка кажется мелочью, пока не нужно срочно найти нужный порт, перенести сотрудника или понять, почему «пропал интернет» в одной переговорной. Многие ошибки при построении ЛВС начинаются именно здесь: физически кабели проложены верно, но идентифицировать их быстро невозможно.

Самая частая проблема - подписи есть только с одной стороны. На розетке что-то написано, а в серверной на кабеле и порту пусто (или наоборот). В итоге при любом изменении приходится «прозванивать» линии, отключать соседние порты наугад и терять время.

Вторая боль - отсутствие единого правила. Один монтажник пишет «3.12», другой - «Room3-12», третий - «R3-12-Data». Через месяц это превращается в ребус, а новый специалист не понимает, что с чем связано. Формат нужно согласовать до начала работ и держаться его для всех точек.

Третья ошибка - маркировка, которая не живет. Бумажные наклейки, маркер по изоляции или тонкий скотч стираются от пыли, тепла в стойке и уборки. Через месяц остаются «призраки» букв, а через полгода - ничего.

Чтобы маркировка работала, проверьте четыре соответствия: розетка - кабель - порт патч-панели - порт коммутатора. Без этого легко получить ситуацию, когда розетка подписана «A-204-01», на патч-панели этому кабелю соответствует другой номер, а в коммутатор вообще воткнут соседний порт.

Практичный минимум:

• маркируйте оба конца каждого кабеля и сам порт на патч-панели;
• используйте один шаблон имен: помещение + номер точки + тип (например, DATA или VOICE);
• берите стойкие термоусадочные или ламинированные этикетки;
• ведите таблицу соответствий и обновляйте ее при каждом переносе.

Пример: отдел переехал на другое крыло, и «перекинули пару патч-кордов». Если нет точного соответствия «розетка - порт», на поиск уйдет час. Если соответствие есть - пару минут и без отключения соседних рабочих мест.

Ошибки на кроссе и в стойке

Кросс и стойка часто выглядят «почти готово», но именно здесь мелкие недочеты превращаются в постоянные обрывы, падение скорости и бесконечные заявки в поддержку. Многие ошибки при построении ЛВС возникают не из-за кабеля в стене, а из-за того, как его оконцевали и организовали в стойке.

Терминация: распиновка, расплетка и коннекторы

Самая частая проблема - путаница стандартов T568A и T568B. Если часть линий сделана по одному стандарту, а часть по другому, внешне «все горит», но появляются странные симптомы: 100 Мбит/с вместо 1 Гбит/с, нестабильный PoE, периодические потери пакетов.

Вторая классика - слишком длинная расплетка пар при посадке на патч-панель или розетку. Когда пары расплетают «для удобства» на несколько сантиметров, растут наводки, а тест по категории может не пройти. Сюда же относятся плохая обжимка и дешевые коннекторы: они дают микроконтакты, которые проявляются только под нагрузкой.

Для самопроверки полезен короткий контрольный список:

• единый стандарт распиновки на весь объект (A или B);
• минимальная расплетка пар при оконцевании;
• одинаковый класс компонентов (кабель, модуль, панель);
• контроль качества обжима и фиксации жил;
• чистые порты без «перекушенных» защелок.

Патч-корды и «кабельный ком» в стойке

Патч-корды «какие нашли» создают хаос: разная длина, самодельные шнуры без проверки, лишние петли. В итоге стойка превращается в ком, где сложно понять, что куда включено, а случайный рывок рукой выключает половину офиса.

Типичный сценарий: переехали, сеть работает, но через неделю добавили пару рабочих мест. Начали «втыкать куда свободно», патч-корды натянули, кабели смешались, и при следующем изменении кто-то выдернул не тот порт. Аккуратная укладка с понятными трассами внутри стойки и запасом на сервис снижает число таких инцидентов и ускоряет любые изменения.

Тестирование линий: что делают неправильно

Тестирование часто воспринимают как формальность перед сдачей. Но именно здесь вскрываются ошибки при построении ЛВС, которые потом превращаются в обрывы связи, падение скорости и бесконечные вызовы подрядчика.

Первая проблема - нет базового плана: чем проверяем, по какому стандарту и что считаем результатом «прошло». Если это не зафиксировано заранее, на приемке начинаются споры: «сейчас же пинг идет» против «а где параметры линии». Минимум - определить категорию и класс канала, требования к длине, допуски по затуханию и наводкам, а также формат отчета.

Вторая ошибка - путают прозвонку с сертификацией. Прозвонка показывает, что жилы не перепутаны и нет явного обрыва. Но она не объяснит, почему у пользователя то 1 Гбит/с, то 100 Мбит/с, или почему IP-телефония «хрипит». Сертификационный тестер проверяет параметры канала и дает вердикт по стандарту.

Третья - результаты не привязывают к каждому порту и линии. Отчет «в целом все ок» бесполезен. Нужна связка: номер розетки, номер порта на патч-панели, длина, дата, прибор, итог.

Четвертая - «лечат на глаз» и не ищут причину. Типичный пример: в переговорной периодически пропадает сеть. Меняют патч-корд, потом розетку, потом свитч. А первопричина была в слишком тугом изгибе кабеля за коробом или в плохо обжатом модуле.

Что стоит требовать от тестирования:

• заранее согласованный критерий «прошло/не прошло»;
• сертификацию линий, а не только прозвонку;
• отчет по каждому порту с идентификаторами;
• список дефектов с причиной и повторным тестом после исправления.

Документация для приемки: чего обычно не хватает

Многие ошибки при построении ЛВС всплывают не из-за кабеля или оборудования, а из-за отсутствия нормальной исполнительной документации. Пока все работает, это незаметно. Но при первом переезде отдела, замене коммутатора или проверке безопасности начинается поиск: где какой порт, какая розетка и кто вообще это настраивал.

Часто на приемке приносят только акт и «общую схему на один лист». Этого мало. Нужны документы, по которым любой инженер сможет быстро понять, как устроена сеть именно в вашем офисе, и восстановить ее после сбоя.

До подписания актов стоит запросить:

• исполнительные схемы СКС и ведомость портов: стойка, патч-панели, порты коммутаторов, номера розеток;
• актуальный план помещений с привязкой розеток (кабинет, рабочее место, назначение точки);
• протоколы тестирования линий связи с результатами по каждой линии (а не выборочно);
• описание настроек: VLAN, DHCP, адресные планы, правила доступа, резервирование, учетные записи администрирования;
• пакет для эксплуатации: контакты, регламент изменений, шаблоны заявок на подключение и перенос.

Отдельная боль - «настройки в голове у подрядчика». Например, бухгалтерии выделили отдельный VLAN, гостевой Wi‑Fi ограничили, а принтеры завели в третью подсеть, но нигде это не описано. Через месяц меняется администратор, и любое изменение превращается в риск.

Еще один важный пункт - границы ответственности. Кто отвечает за СКС, кто за активное оборудование, кто меняет патч-корды, за сколько времени реагируют, как эскалировать проблему. Эти правила лучше закрепить письменно, чтобы после запуска не тратить часы на споры.

Как организовать работы по шагам (без лишней бюрократии)

Чтобы избежать типичных ошибок при построении ЛВС, не нужно усложнять процесс. Достаточно заранее зафиксировать несколько вещей и держать порядок работ.

Сначала соберите понятный план: где будут рабочие места, переговорные, принтеры, точки Wi‑Fi, серверная, а также какие сервисы нужны в каждой зоне (интернет, телефония, камеры, СКУД). Часто помогает простое правило: «на рабочем месте - 2 порта данных + 1 запас», а для переговорных - отдельная линия под видеоконференции.

Дальше утвердите правила, которые экономят время на приемке и эксплуатации: схема розеток и трасс, единый формат маркировки, формат документов на сдачу (планы с привязкой, таблица портов, результаты измерений), а также точки контроля до закрытия потолков и коробов.

На монтаже важно разделять «сделали красиво» и «сделали правильно». Контролируйте по факту радиусы изгиба, запас кабеля в стойке, аккуратные вводы, отсутствие скруток и самодельных удлинений. Только после промежуточной проверки стоит закрывать потолки.

Тестирование лучше делать до финальной отделки и до расстановки мебели. Практичный порядок такой: визуальный осмотр, затем измерения линий, сверка маркировки с планом, и только потом - подписание актов. Если тест показал проблему на линии в переговорную, исправлять ее проще, пока потолок открыт.

Частые ловушки при приемке и вводе в эксплуатацию

Самая дорогая ошибка при приемке ЛВС - принимать сеть «на глаз»: если работает Wi‑Fi и открывается пара сайтов, значит «все готово». Офис начинает жить, когда в работу идут все розетки, принтеры, телефоны, камеры и переговорные, и тогда всплывают «мертвые» порты и перепутанные линии.

Еще одна ловушка - подписать акты без доказательств. Если нет тест-отчетов по линиям и исполнительной документации (схем, планов, ведомостей портов), вы принимаете не систему, а обещание. Потом спор превращается в «так и было», а сроки переезда уже горят.

Также часто недооценивают стойку как инженерный узел. Приемка ограничивается тем, что коммутатор включился, а никто не проверил питание и ИБП под нагрузкой, корректность заземления, температуру в шкафу и доступность обслуживания. В итоге сеть «работает», пока дверь стойки открыта и в помещении не жарко.

Типичный сценарий: офис почти готов, сотрудники заезжают в понедельник. В пятницу «принимают по Wi‑Fi», а в понедельник половина рабочих мест без сети, потому что не проверили каждый порт и не заложили время на исправления.

Перед подписанием документов полезно сделать короткую проверку:

• протестировать все порты по списку рабочих мест, а не выборочно, и зафиксировать результаты;
• получить тест-отчеты и исполнительную документацию: планы, маркировку, таблицу «розетка - порт на кроссе»;
• проверить стойку: питание, ИБП под нагрузкой, вентиляцию, порядок кабелей и доступность обслуживания;
• согласовать окно на исправления до переезда (хотя бы 2-3 рабочих дня) и ответственного за устранение замечаний.

Короткий чеклист перед переездом и что делать дальше

Перед переездом важнее проверить не скорость интернета, а готовность ЛВС к жизни. Большинство проблем проявляются в первый рабочий день: люди садятся не туда, телефоны не поднимаются, принтеры «не видны», а у подрядчика нет понятных схем.

Потратьте 1-2 часа на короткую проверку, которая спасает недели разборок.

Чеклист перед переездом

Попросите у подрядчика и проверьте на месте:

• маркировка есть на каждой линии с двух сторон (рабочее место и стойка), номера совпадают со схемами и наклейками на патч-панелях;
• есть отчет тестирования по каждому порту (не «выборочно») и отдельный список исключений с причиной и сроком исправления;
• схема стойки актуальна: где стоят патч-панели, какие порты коммутаторов куда заведены, где uplink и резерв (если предусмотрен), какие VLAN или назначения портов (если это согласовано);
• понятно, кто отвечает за изменения после сдачи: кто может «перекинуть патчкорд», кто обновляет схему, кто подтверждает новые рабочие места.

Если хотя бы один пункт проваливается, лучше закрыть пробелы до того, как в офис зайдут сотрудники. Исправлять «на живую» всегда дороже: вы теряете время людей и рискуете повредить уже собранную стойку.

Что делать дальше

После переезда назначьте владельца документации и введите простое правило: любое изменение в стойке или на кроссе фиксируется в тот же день. Раз в 3-6 месяцев полезно делать короткий аудит: выборочно перепроверить маркировку, сверить схемы и отчеты, посмотреть, не появились ли «серые» линии.

Если сеть будет быстро расти или есть требования к поддержке 24/7, заранее договоритесь о сопровождении. В таких задачах помогает системный интегратор с понятной процедурой приемки и вводом сети в эксплуатацию по измерениям и «исполнительке». Например, GSE.kz работает как производитель и системный интегратор и может подключаться к проектам, где помимо СКС важны дальнейшая эксплуатация и поддержка ИТ-инфраструктуры.
