InfraWorks для концепции дорог: GIS и Civil 3D, LOD, варианты

Зачем InfraWorks на этапе концепции дорог и генплана

Когда стартует концепция дороги или генплана, почти всегда всплывают одни и те же проблемы: данные разбросаны по разным источникам, подоснову собирают вручную, а уточнения приходят каждый день. Команда тратит время не на решения, а на то, чтобы собрать «общую картинку» и пересобрать ее после очередной правки.

InfraWorks на концепции помогает быстро собрать понятную 3D-модель территории и начать проверять идеи, пока проект еще «пластичный». Здесь важнее скорость и наглядность, чем идеальная точность каждого элемента: как трасса ложится на рельеф, что происходит с видимостью, пересечениями, отметками, если сдвинуть ось или изменить направление.

На ранней стадии удобно быстро проверить грубую геометрию коридора, потенциальные развязки и пересечения, конфликты с водотоками, существующими дорогами, застройкой и охранными зонами, а также принципиальные отметки и порядок земляных работ. Плюс - 3D-визуализация, которая часто решает половину вопросов на первых согласованиях.

Типичная задача - выбрать один из трех вариантов обходной дороги. В InfraWorks можно набросать варианты, сравнить длину, уклоны и «тяжелые» места по рельефу и показать это на встрече без недельной подготовки чертежей.

Важно держать границу ответственности. InfraWorks не заменяет рабочее проектирование: конструкция дорожной одежды, точные поверхности, сложные узлы и выпуск документации обычно делаются в Civil 3D. Практичная схема такая: InfraWorks - для быстрого выбора направления и проверки рисков, Civil 3D - для точной проработки и выпуска.

Если в организации уже есть интегратор, который поддерживает Autodesk-стек (например, GSE.kz), лучше сразу договориться о правилах обмена и обновления модели. Тогда концепция без потерь переходит в следующую стадию.

Какие данные подготовить до импорта

Чтобы InfraWorks заработал быстро, важнее всего не «красота» исходных файлов, а их понятность: что где лежит, в каких единицах, какая система координат и какие простые атрибуты есть у объектов. Хороший набор входных данных экономит часы на поиске смещений, пересборке и ручных правках.

Для старта обычно хватает минимального GIS-контекста: рельеф (DTM/DEM или изолинии), гидрография (реки, каналы, водоемы), существующие дороги, административные и проектные границы, землепользование или функциональные зоны. Если чего-то нет, лучше оставить пробел, чем подмешать устаревший слой и потом спорить на согласовании.

Отдельная тема - система координат. Договоритесь о ней до импорта и зафиксируйте в одном месте: название, EPSG (если есть), единицы (метры) и вертикальная система (высоты). Частая история: Civil 3D и GIS живут в разных системах, и модель «уезжает» на десятки метров. Простой тест до загрузки: возьмите 2-3 контрольные точки (пересечение улиц, мост, угол участка) и проверьте, что координаты совпадают у всех участников.

Атрибутов тоже не должно быть «всех сразу». На концепции полезны те, что ускоряют сравнение вариантов: класс дороги (магистраль, улица, проезд), покрытие, ограничения скорости, запреты на проезд, примерная полосность. Для земель - тип зоны и ограничения по использованию.

Заранее запросите у смежников данные, которые чаще всего «ломают» концепцию на позднем этапе: трассы инженерных сетей (хотя бы в виде линий и колодцев/камер), охранные и санитарные зоны, красные линии и коридоры планируемого отвода, зоны затопления/подтопления и водоохранные полосы, а также ключевые ограничения (ж/д, путепроводы, переходы).

Ориентир простой: если вы можете на одном экране объяснить, почему вариант обходит охранную зону и не залезает в границы отвода, значит данных достаточно для первых решений.

Сборка базовой модели в InfraWorks из GIS

Базовая модель нужна, чтобы быстро увидеть реальную картину местности и не спорить о второстепенном. На концепции это означает простую 3D-сцену: рельеф, вода, покрытия, застройка «пятнами» и опорные линии. Чем раньше вы соберете основу, тем легче потом сравнивать варианты трассы.

Импорт обычно делают одним из трех способов:

• Model Builder - удобно, когда нужен быстрый фон, но данные стоит считать черновиком.
• Прямой импорт файлов (SHP, GeoTIFF, LandXML и др.) - больше контроля и повторяемости.
• Подключение источников данных - полезно, когда GIS постоянно обновляют и нужно быстро подтягивать актуальные слои.

Начинайте с координат и высот. Сначала подгрузите рельеф (DEM/точки/поверхность) и сразу проверьте вертикальный датум, единицы (метры) и нулевой уровень. Затем добавьте водоемы и русла, потом покрытия (дороги лучше как полигоны, а не «красивые линии»), и только после этого - застройку и зоны (границы населенных пунктов, СЗЗ, ООПТ).

Чтобы модель не превратилась в хаос, договоритесь о простых правилах: единый префикс проекта, понятные имена слоев (например, GIS_Roads, GIS_Water, GIS_Buildings) и разделение «исходные данные» и «рабочие правки». Тогда всегда видно, что пришло из GIS, а что поправили вручную.

Быстрая проверка качества занимает 10 минут, но экономит дни:

• нет ли «дырок» и провалов в рельефе, особенно по краям;
• не «плавают» ли здания и дороги над землей и не утоплены ли в нее;
• совпадают ли слои по координатам, нет ли сдвига на сотни метров;
• правильно ли читаются высоты (метры не перепутаны с футами);
• не задвоились ли объекты после повторного импорта.

Если проект делается для госзаказчика, полезно заранее зафиксировать структуру слоев и формат исходных данных. Это упрощает согласования и передачу модели дальше, в том числе через интегратора вроде GSE.kz.

Пайплайн с Civil 3D: обмен и актуализация

На концепции не стоит тащить в InfraWorks все подряд. Цель - быстро проверить идею, увидеть риски по рельефу и застройке и собрать несколько вариантов. Точная геометрия, отметки и ведомости обычно появляются уже в Civil 3D. Хороший пайплайн делает концепцию быстрой, а детализацию - точной.

На раннем этапе из Civil 3D чаще всего достаточно переносить то, что задает логику трассы и привязку к рельефу: поверхности (существующий рельеф, иногда черновой проектный), оси (alignments) и контрольные точки, продольные профили (существующий и черновой, если есть), а коридоры - только когда нужен быстрый черновой объем и понимание габаритов. Из ключевых объектов обычно важны границы полосы отвода и мостовые переходы в виде простых тел или линий.

Дальше важно договориться, где «источник правды». Практичный вариант: геоданные и базовые поверхности считаются эталоном, а трассы и профили переходят под контроль Civil 3D, как только вы решили, что вариант жизнеспособен. В InfraWorks при этом живет «витрина» для сравнения и презентации, а не единственное место правок.

Типовой цикл: набросали трассы в InfraWorks, выбрали 1-2 сильных варианта и передали их в Civil 3D через формат обмена (например, IMX или LandXML - в зависимости от состава передачи). В Civil 3D вариант доводят по нормам, уточняют профили, добавляют коридор, а затем обновляют концептуальную модель, чтобы сравнить изменения на том же фоне.

Чтобы варианты не «перетирались», заранее задайте простое правило версий: один вариант - отдельный набор файлов и имя (A, B, C), фиксируйте дату и короткий комментарий, импортируйте обновления как новые источники, пока идет сравнение, и отдельно согласуйте, кто и где имеет право менять оси и профили.

Пример: вариант B получил более пологий профиль в Civil 3D. В InfraWorks вы обновляете только ось и профиль, не трогая подложку и существующий рельеф. На согласовании видно, что изменилось именно решение, а не фон модели.

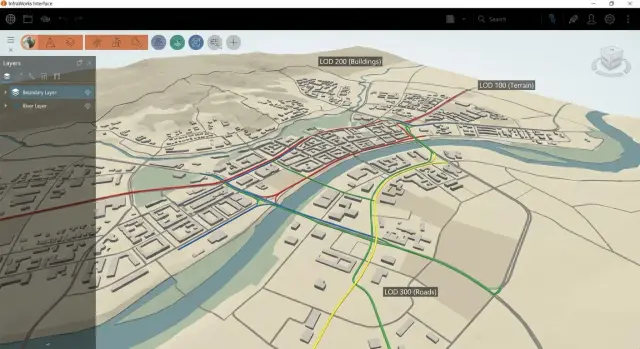

Уровни детализации (LOD) без лишней работы

LOD на концепции нужен не для красоты, а чтобы отвечать на вопросы: где пройдет дорога, как она «сядет» в рельеф, где конфликтует с застройкой и инженерией, и сколько примерно это будет стоить на уровне земляных работ и сооружений. Все, что не помогает принять решение сейчас, лучше отложить.

Простое правило: сначала делайте правдоподобную геометрию, затем - правдоподобный вид, и только в конце уточняйте детали, если они реально меняют выбор.

LOD для дороги: что достаточно на концепции

На раннем этапе обычно хватает оси с понятными параметрами скорости и радиусов, продольного профиля с уклонами и примерного коридора (типовой поперечник). Примыкания и развязки лучше держать как понятные узлы с габаритами и местом, а не как полностью рассчитанные съезды с разметкой и слоями одежды.

Чтобы не расползаться в детализацию, держите короткий набор обязательных параметров: ось и ключевые точки (повороты, переходы, пересечения), профиль и предельные уклоны, 1-2 типовых поперечника, контроль земляных масс на уровне порядка и перечень точек конфликтов (водотоки, ж/д, плотная застройка).

LOD для окружения: показываем смысл, а не детали

Окружение лучше собирать «массами»: здания как объемы, зеленые зоны как полигоны, водоотвод как основные направления стока, мосты и путепроводы как габариты и отметки. Так видно, где нужны сооружения, без траты времени на конструктив.

Чтобы модель не тормозила, упрощайте источники: в GIS обобщайте контуры и убирайте мелкие полигоны, а из Civil 3D не тяните лишние мелкие линии и подробные поверхности. Если сравниваете три варианта обхода, держите одинаковый типовой поперечник и один набор допущений, меняйте только трассу и узлы. Тогда сравнение будет честным и быстрым.

Как быстро собирать и сравнивать варианты трассы

Варианты появляются быстрее, когда вы сначала задаете коридор возможного прохождения, а уже потом рисуете ось. Для этого в модели должны быть рельеф, вода, застройка и ключевые ограничения (охранные зоны, красные линии, полосы отвода). Тогда набросок трассы сразу получается «в рамках реальности», а не как красивая линия, которую потом долго объяснять.

Рабочий подход: сделайте 2-3 черновых трассы с разной логикой, а не одну «идеальную». Для обходной дороги это часто выглядит так: вариант A ближе к городу (короче, но сложнее по пересечениям), вариант B дальше (длиннее, но меньше конфликтов), вариант C - компромисс через свободные территории.

Для сравнения на концептуальном уровне хватает нескольких показателей, понятных и инженеру, и заказчику: длина и ориентировочное время проезда (как прокси для удобства), уклоны и зоны риска, количество и тип пересечений (река, ж/д, магистрали), грубые объемы земляных работ («много или мало»), конфликты с ограничениями.

Самые узкие места лучше разбирать отдельно, как мини-сцены. Реки и ж/д обычно сразу делят варианты на «нужен мост/путепровод» и «можно пройти по существующему пересечению». В плотной застройке полезно подсветить зоны с высоким риском выкупа земли или переноса сетей, даже если деталей пока нет.

Чтобы вариант можно было объяснить не инженеру, оформляйте его как короткую историю: цель, ключевые решения и компромиссы. Обычно хватает одного вида сверху с коридором и подписями проблемных мест, 2-3 перспективных видов на сложных участках и короткой таблицы «что выигрываем, что теряем» на несколько строк.

Если концепция делается для госзаказчика или крупной организации, удобно заранее согласовать формат сравнения и состав материалов с командой интегратора. В GSE.kz, например, часто просят единый шаблон показателей и сцен, чтобы выбранный вариант проще передавался в дальнейшую проработку.

Частые ошибки и ловушки в модели концепции

InfraWorks хорошо работает, пока вы держите фокус на понятной и легкой модели. Большинство проблем появляется не из-за инструмента, а из-за мелочей: координат, высот, лишних данных и хаоса с версиями.

Самая частая ошибка - плохая геопривязка. Когда часть данных в WGS84, часть в местной системе координат, а кто-то подгружает подложку «как получилось», трасса визуально съезжает, а отметки теряют смысл. Обычно это замечают поздно, уже на показе: дорога «врезается» в существующую застройку или уходит в сторону от кадастровых границ.

Вторая ловушка - слишком ранняя детализация. На концепции не нужно делать вид, что вы уже на рабочей стадии: бордюры, ливневка, миллиметровые уклоны, детальные конструкции. Это съедает время и убивает вариантность: любое изменение оси превращается в перепроектирование.

Третья проблема - импорт «всего подряд» из GIS: десятки слоев, тяжелые полигоны, дубли объектов, 3D-деревья, подробные здания. В итоге сцена начинает тормозить даже на хорошей машине. Лучше держать минимальный набор, который отвечает на вопросы концепции: рельеф, гидрография, дороги, ограничения, ключевые объекты.

Отдельно бьет отсутствие правил версионирования. Если один человек обновляет поверхность, другой правит трассу, а третий меняет подложку, вы быстро теряете «что было согласовано». Назначьте ответственных, зафиксируйте правила внесения изменений и сохраняйте версии перед встречами.

И, конечно, высоты. Поверхность может быть в метрах, а часть объектов - с нулевыми отметками или с другой системой высот. Это дает разрывы: мост «в воздухе», съезды проваливаются, здания тонут.

Перед демонстрацией модели помогает короткая проверка: сверьте систему координат и единицы для всех источников, проверьте 2-3 контрольные точки по рельефу, отключите лишние слои и оцените плавность, убедитесь, что ключевые объекты «сидят» на поверхности, и зафиксируйте версию модели со списком вошедших правок.

Простой пример: команда собрала два варианта обхода, но на показе выяснилось, что один вариант «выгоднее» только потому, что поверхность была старой, а новый рельеф подгрузили в другой файл. Несколько минут на контрольные точки по высотам спасают часы споров.

Короткий чеклист перед показом и согласованием

Перед встречей с заказчиком важно убрать мелкие сюрпризы, которые портят доверие к модели. На показе обычно ждут простые ответы: где проходит трасса, что будет с рельефом, и можно ли верить цифрам.

Сначала проверьте базовую геометрию: возьмите пару контрольных точек (перекресток, мост, угол квартала) и убедитесь, что модель совпадает с известными координатами и высотами. Отдельно проверьте единицы измерения: ошибка в метрах и миллиметрах чаще всего всплывает именно на презентации.

Дальше пробегитесь по рельефу в проблемных местах: у русел, на насыпях, в зоне развязок. Ищите «иголки», ступеньки и провалы. Если поверхность выглядит странно в одном месте, на слайдах это будет видно еще сильнее.

Контрольный список перед показом:

• Координаты и единицы подтверждены на 2-3 знакомых точках.
• Рельеф визуально ровный, без пиков, разрывов и резких уступов.
• Слои подписаны по смыслу, лишнее скрыто, группы включаются одним кликом.
• Варианты собраны из одинаковой базы, допущения (скорость, уклоны, тип покрытия) зафиксированы.
• Экспорт и материалы проверены заранее: читаемость подписей, масштаб, набор видов и легенда.

В конце сделайте короткий «прогон показа» за 5 минут: откройте нужные виды, пройдитесь по ключевым точкам камерой и убедитесь, что ничего не тормозит и не отвлекает. Если планируется передача дальше в Civil 3D, заранее согласуйте, что именно считается источником истины: ось, поверхности или коридор.

Пример сценария: 3 варианта обходной дороги для генплана

Задача для генплана: предложить обходную дорогу вокруг города и быстро согласовать направление коридора. Для старта собирают простую базу: городскую подоснову (улицы, застройка, красные линии), цифровую модель рельефа, границы населенного пункта и района работ, существующую улично-дорожную сеть. Этого достаточно, чтобы собрать 3D-картину и сравнить варианты.

Дальше создают три коридора трассы с одинаковыми базовыми правилами (скорость, минимальные радиусы, тип поперечного профиля).

Вариант A идет ближе к существующим дорогам и выбирает участки, где рельеф спокойнее. Он часто выигрывает по объемам земляных работ и рискам, но может быть длиннее и потребовать больше примыканий.

Вариант B делают более прямым, чтобы сократить плечо и время в пути. Часто он упирается в сложные места: нужна развязка на пересечении с магистралью и переход через реку (мост или путепровод). На концепции здесь важно не рисовать конструктив, а показать, где появятся дорогие элементы и что нужно проверить: отметки, габариты, ограничения по водоохранной зоне.

На встрече с заказчиком и архитекторами различия удобно показывать одинаковым набором: 2-3 фиксированных 3D вида для каждого варианта (въезды, пересечения, проблемные участки), схему коридора с ключевыми узлами и привязкой к существующей сети, краткое описание профиля (где подъемы/спуски, где выемка/насыпь), 3-5 главных рисков и простые метрики (длина, число пересечений, ориентировочные объемы земляных работ).

После обсуждения важно зафиксировать не только выбранный вариант, но и рамки решения: какой вариант принят и почему (2-3 причины), допущения по рельефу, покрытиям, ограничениям и источникам данных, список данных для уточнения (геология, сети, гидрология, красные линии) и узлы, которые нужно детализировать следующими (развязка, мостовой переход). Это защищает от споров через неделю: все понимают, что согласовано на уровне концепции, а что пойдет на проверку и уточнение дальше.

Подготовка материалов и передача в дальнейшую проработку

Чтобы концепция не осталась красивой картинкой, заранее договоритесь, в каком виде вы отдаете результат дальше: что пойдет на согласование, а что станет основой для детального проекта. На концепции важно фиксировать не только визуализацию, но и измеримые параметры, чтобы потом не спорить «на глаз».

Обычно на выходе ждут набор, который можно быстро проверить и сравнить между вариантами: план (вид сверху) с подписями узлов, пикетажем и границами работ; продольный профиль по оси и 2-3 поперечника в ключевых местах; таблицу параметров (длина, уклоны, радиусы, минимальные отметки, ориентировочные объемы); пару понятных 3D видов с одинаковых точек для всех вариантов; короткий комментарий по рискам и ограничениям.

Старайтесь готовить вывод так, чтобы его можно было повторить после обновления исходных данных. Практика простая: фиксируйте версии исходных слоев, используйте единые именования (ось_вариант_A, развязка_узел_1), сохраняйте одинаковые шаблоны листов и одни и те же точки обзора камеры. Тогда при замене DEM или обновлении GIS вы не «собираете презентацию заново», а просто пересчитываете и переэкспортируете.

Переход к детализации лучше делать по очереди, чтобы Civil 3D не получил «все сразу и ничего понятного». Часто работает такой порядок передачи: коридор (ось, профиль, типовые поперечники и параметры), границы земляных работ и предварительные объемы, примыкания и узлы, точки и поверхности для стыковки с генпланом и вертикальной планировкой.

Смежные части учитывайте как ограничения, даже если они пока «в черновике»: коридоры коммуникаций, ливневку (направления стока и места выпусков), мосты/путепроводы (габариты, пролеты, запретные зоны опор). Лучше отметить их в модели как зоны конфликтов и допущения, чем потерять вариант из-за поздно найденной коллизии.

Следующие шаги: пилотный пайплайн и поддержка

Если первая модель уже собрана и стало понятно, что польза есть, следующий шаг - превратить разрозненные действия в повторяемый процесс. Обычно проседают не инструменты, а договоренности: какие данные считаются актуальными, кто их обновляет, где они лежат и по каким правилам команда работает с вариантами.

Интегратора имеет смысл подключать, когда проект становится командным или «живым» (данные меняются каждую неделю). Тогда важны единые стандарты: структура слоев и атрибутов GIS, именование осей и трасс, единая система координат, шаблоны импорта из Civil 3D, права доступа и история изменений.

Отдельно продумайте связку ПО и инфраструктуры: общие хранилища, базы данных для исходных слоев и понятный механизм совместной работы, чтобы у проектировщиков не было «копий на рабочих столах». Еще один частый вопрос - производительность: концептуальные 3D-модели быстро упираются в оперативную память, графику и скорость сети.

Если нужен один ответственный контур поддержки, с этим часто помогает GSE.kz (gse.kz): подобрать рабочие станции и серверы под объем модели, развернуть инфраструктуру для совместной работы, настроить интеграцию и обеспечить поддержку, чтобы команда не простаивала перед показами.

На старт обычно хватает понятного плана: пилот на одном районе или коридоре (1-2 недели), шаблон проекта (координаты, стили, правила именования, состав источников), регламент обновления (кто и как часто обновляет GIS, Civil 3D и подложки), правила вариантов (как фиксировать сценарии, что считается «версией для согласования») и согласованный набор выходных материалов для передачи дальше.

Так пилотный пайплайн быстро превращается в рабочую практику, а качество вариантов растет без лишней ручной переделки.
